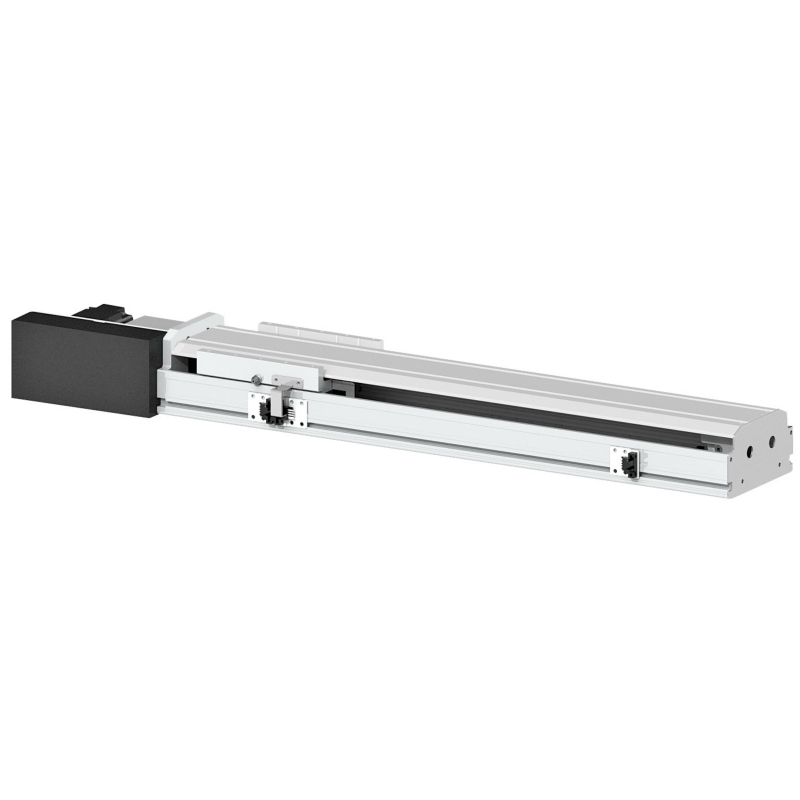

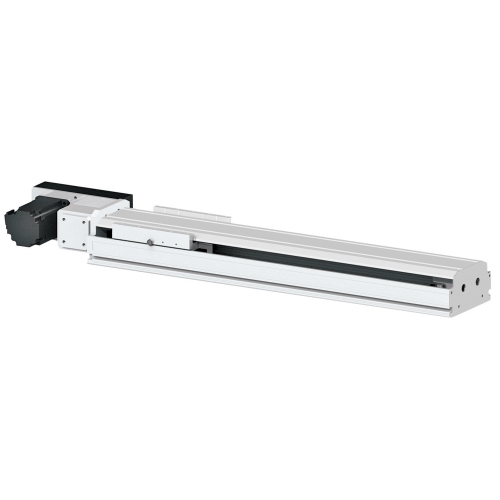

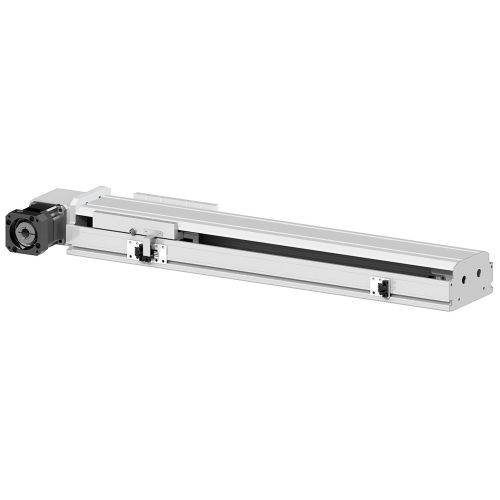

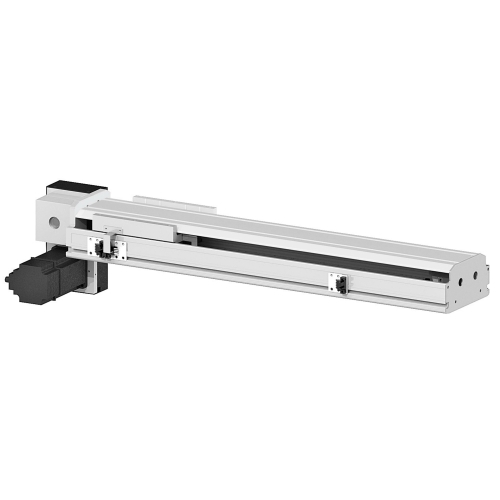

STW134 半密式皮帶滑台模組【四滑塊】

產品特點:

1、皮帶導程為P120,滑台可搭配G3齒輪減速比或各式減速機。

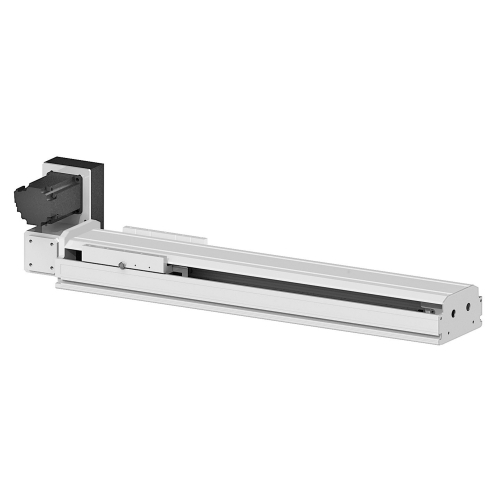

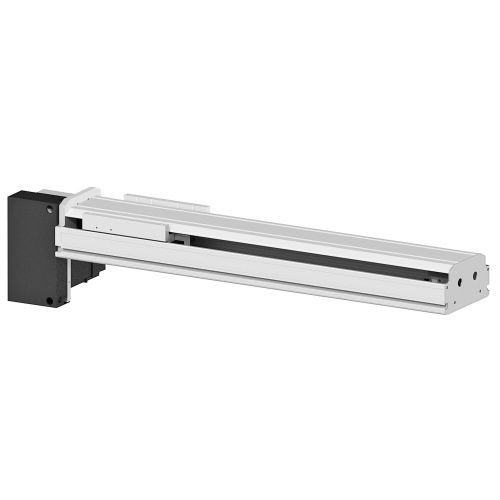

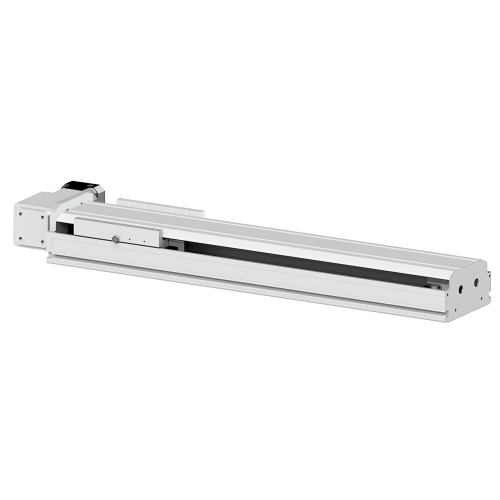

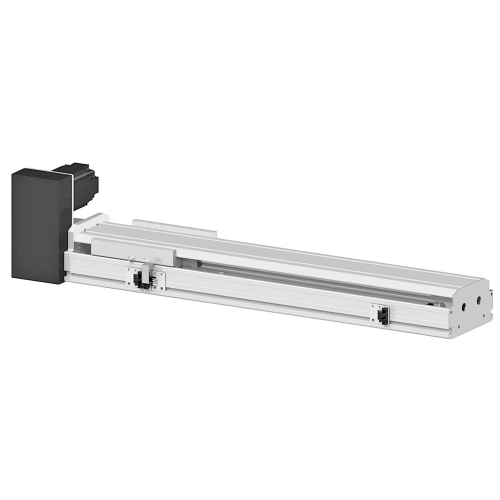

2、馬達可依需求朝向不同方向。滑台行程可客製非標準長度。
3、多軸滑台可任意搭配使用不同組合方式,組裝與維護方便容易。
4、可依客戶需求協助選型、規劃不同組合方式、客製化滑台。
5、外部注油構造,方便機構進行日常維護保養。

使用注意事項:

  • (一)速度及有效行程
  • 1、皮帶式滑台線速度不受行程影響,故適合用於長行程、高速移載使用。
  • 2、加減速度會使搬運的質量產生慣性負荷(慣量),越大的加減速度會產生越大的衝擊力,可搬運質量越小。
  • 3、減速機比數越大,滑台速度越慢,可搬運質量越高,設計時須納入考量。
  • (二)負載及安裝
  • 1、型錄上所載之最大搬運質量為標準設計,如有特殊負荷需求請洽詢本公司。
  • 2、皮帶式產品基於安全考量,不建議做為Z軸垂直使用。
  • 3、實際負載重心如離滑動座表面距離過大時,可能會產生過大的力矩,造成振動、反應遲緩等影響滑台壽命,建議應依照規範使用。
  • 4、可從滑台底座下方或從上方(需打開上蓋)鎖附。

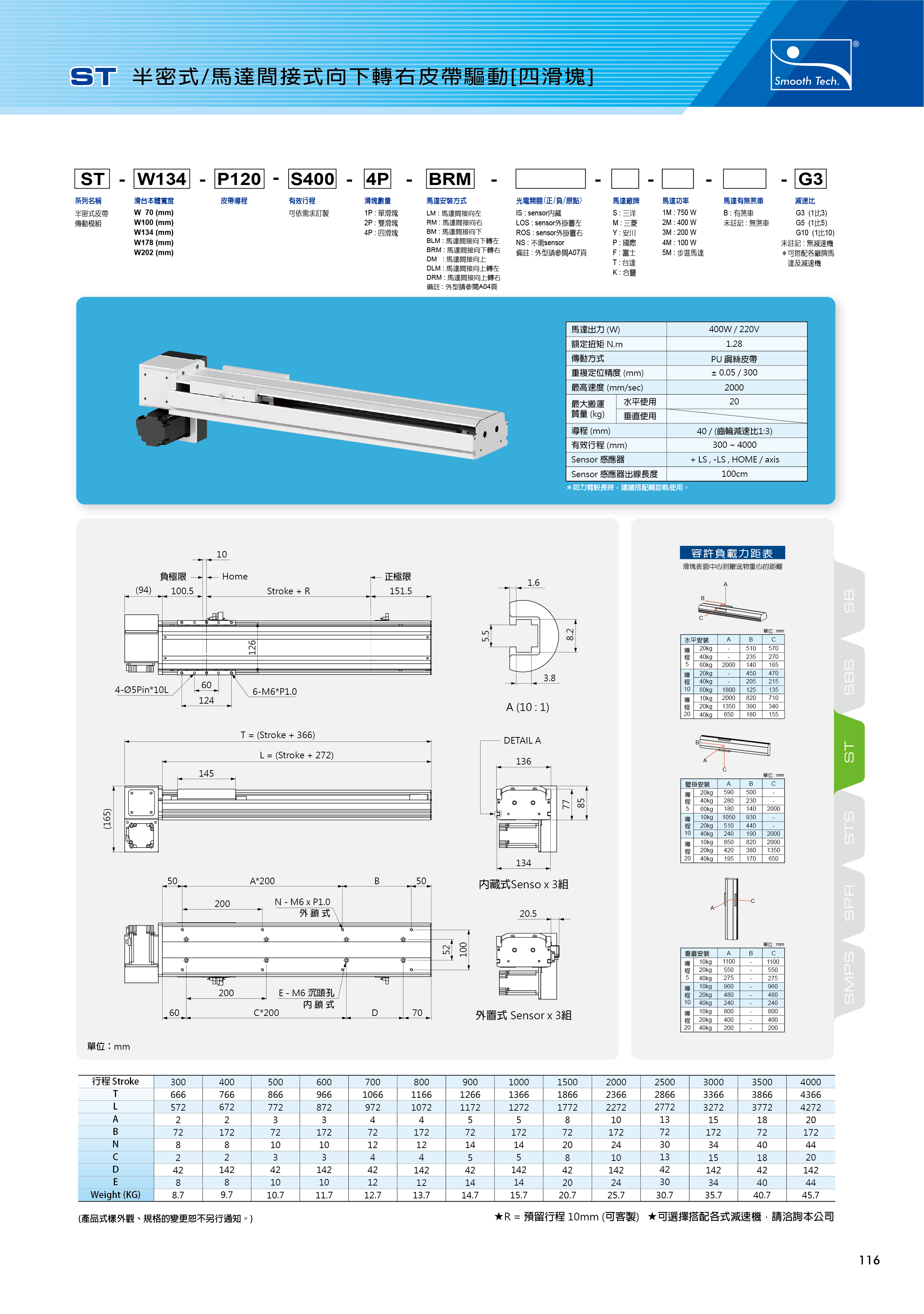

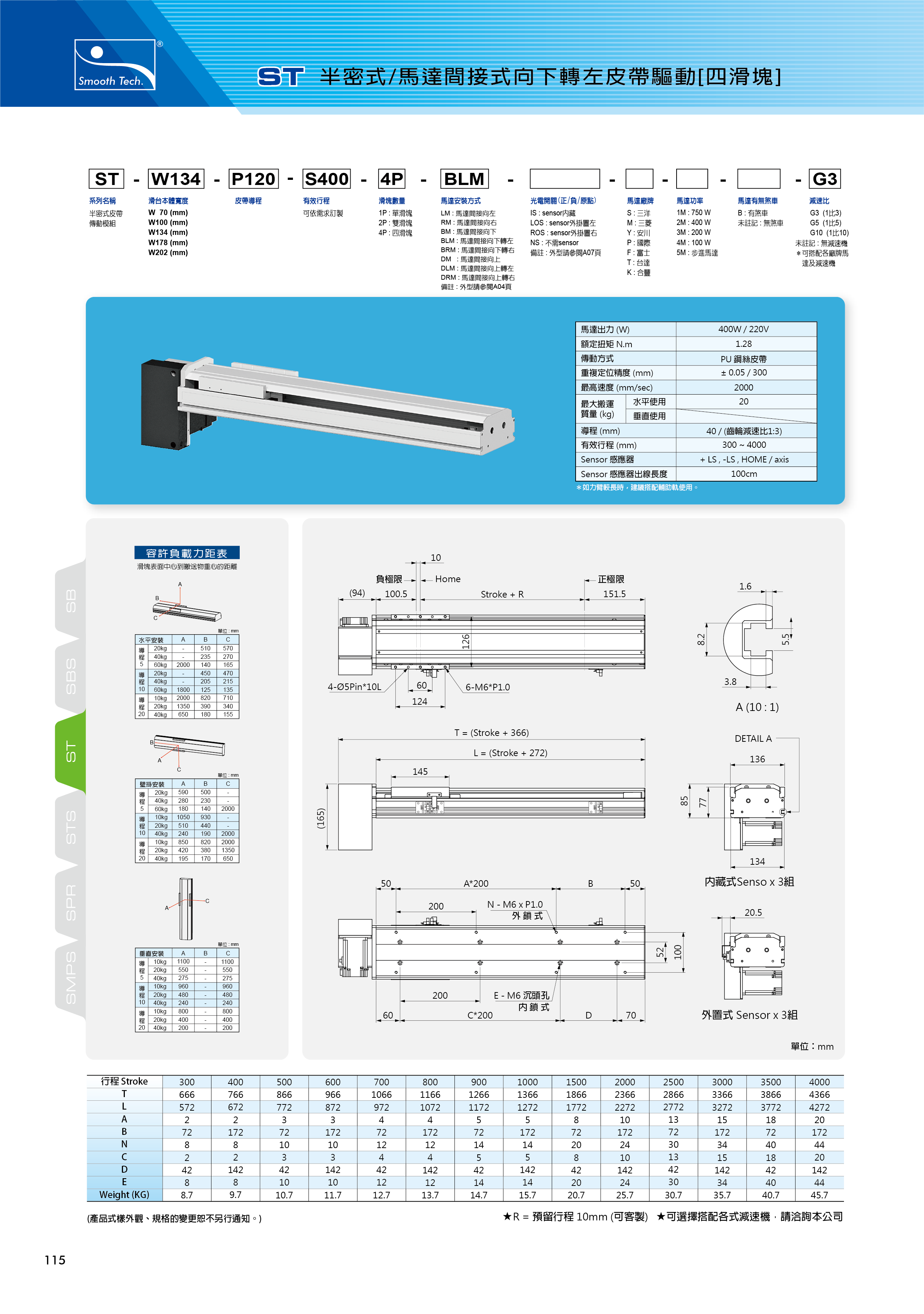

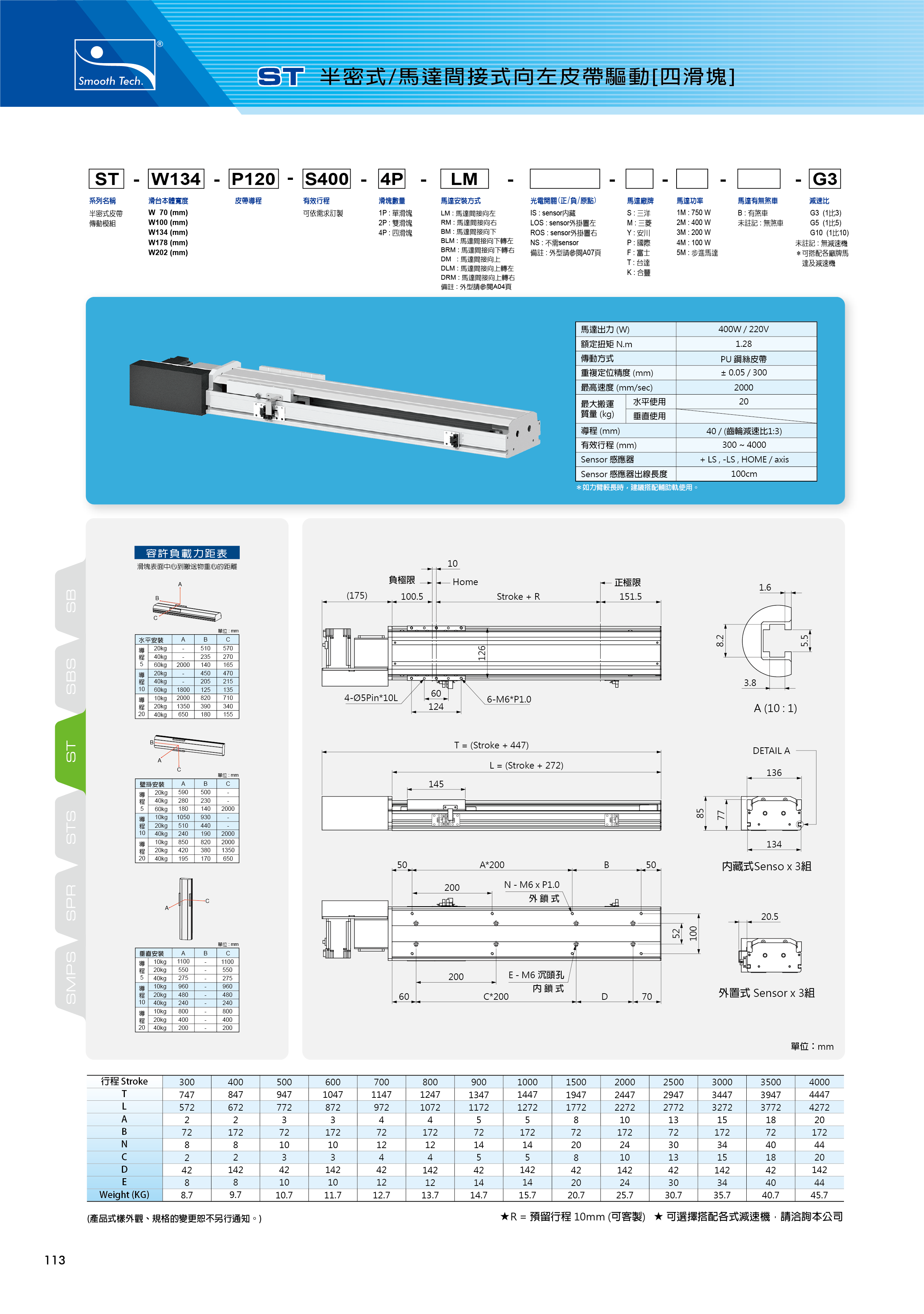

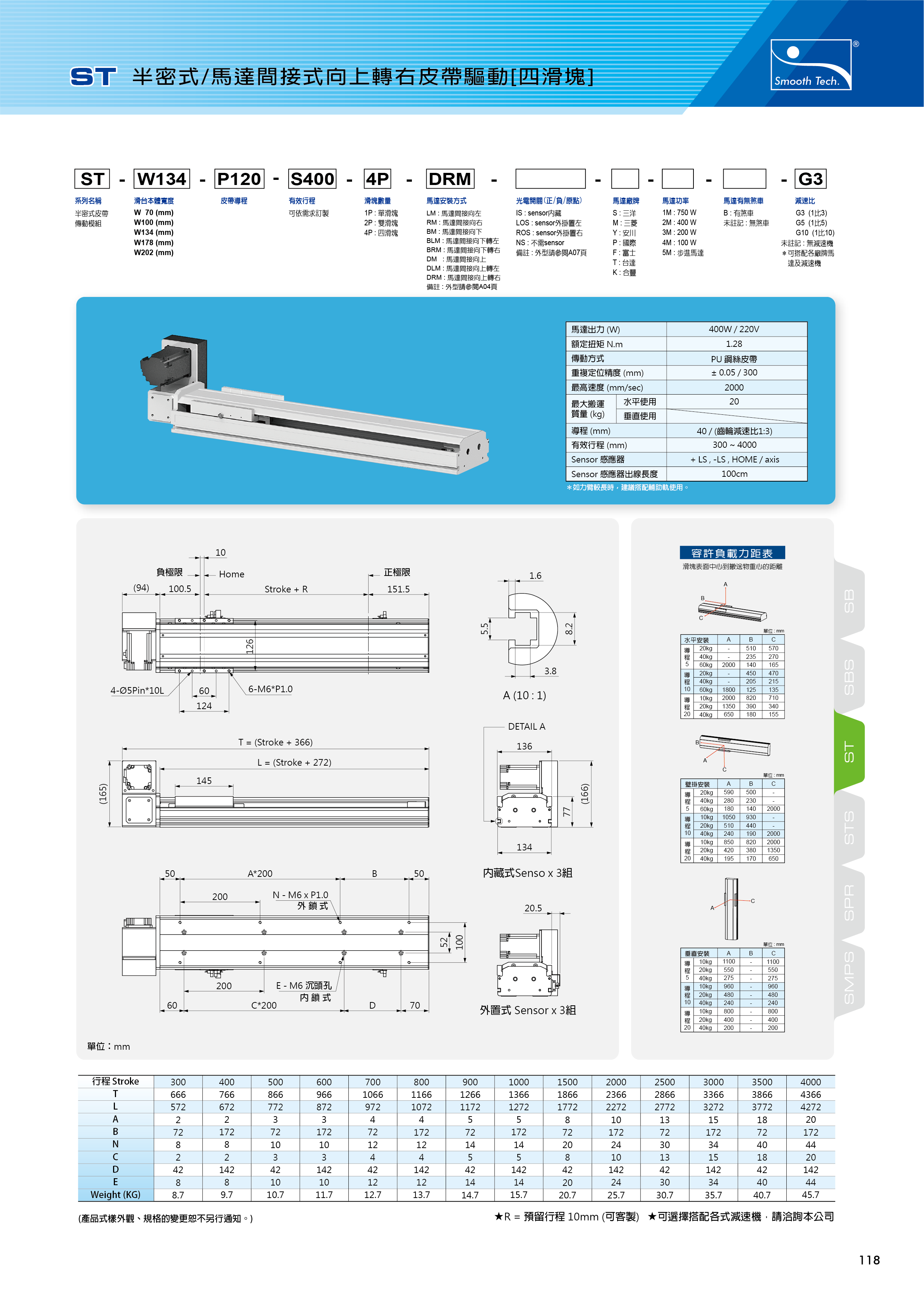

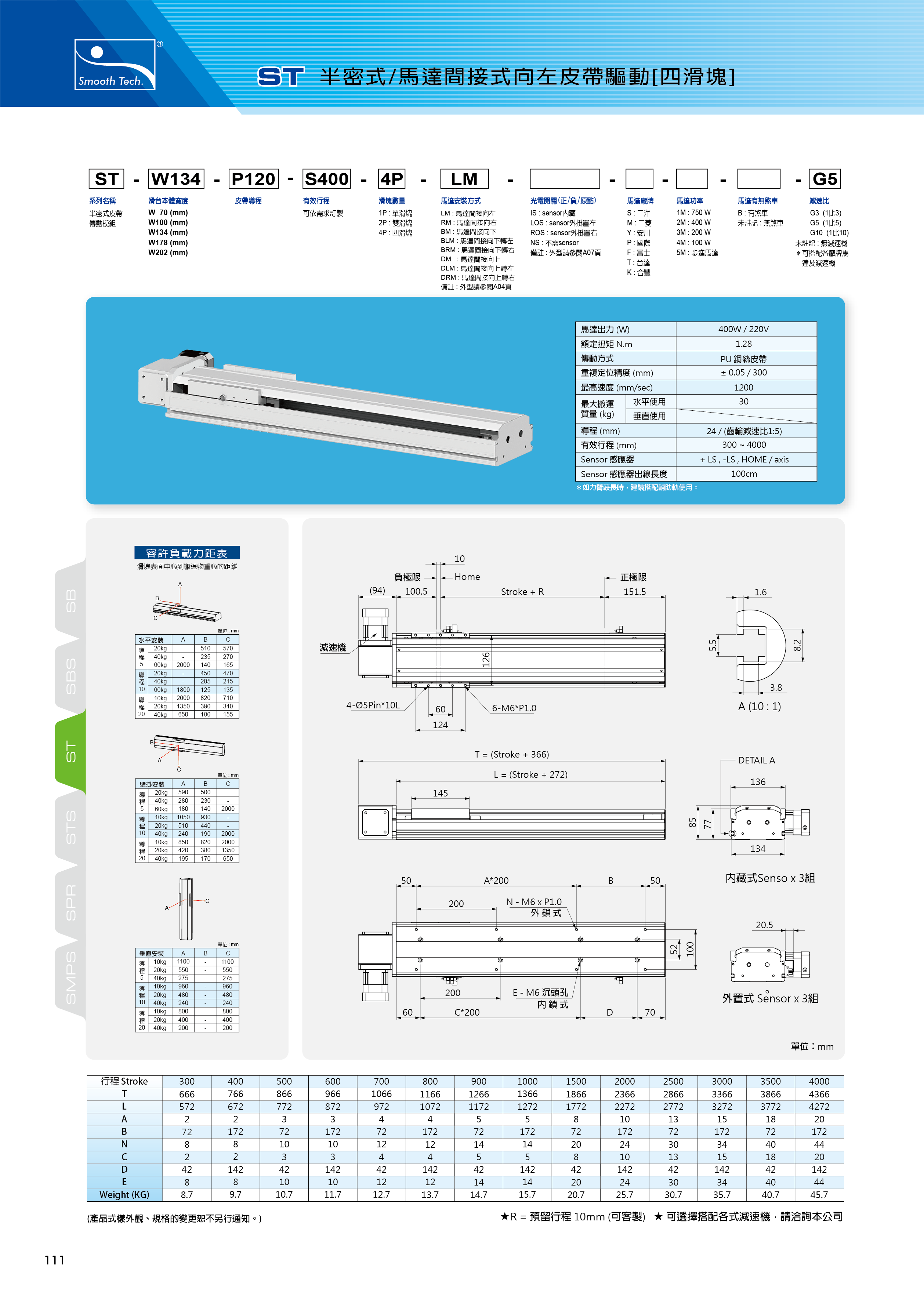

產品規格:
